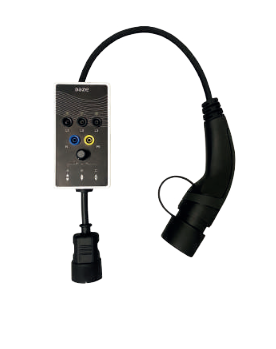

EVSE AC Tester - ET01

L’EVSE AC Tester est un outil pour prendre des mesures et vérifier le bon fonctionnement d’une station de recharge de n’importe quelle marque,
qu’elle soit équipée d’un câble intégré ou d’une prise socket.

Spécifications générales

>Compatibilité du courant EVSE : Monophasé et Triphasé AC

>Compatibilité des modes de charge EVSE : Mode 2, Mode 3

>Compatibilité des types de connexion EVSE : Câble intégré de Type 2, Prise

>Type de connecteur pour le test de charge : Schuko Type F

>Dimensions du testeur sans câble : 150 x 80 x 55 mm

Spécifications électriques

>Connexion avec EVSE: N+L1+L2+L3+T+CP+PP

>Tension d’entrée depuis EVSE : 230/400 V ±10%

>Fréquence d’entrée depuis EVSE :50-60 Hz

>Courant maximal de sortie pour le test de charge Schuko : 10 A

>Connexion pour le test de charge : N+L+T

Fonctionnalités

>Vérification de la tension sur L1, L2, L3 : Via voyants LED au-dessus des bornes de mesure

>Simulation de l’état CP (Control Pilot) : Position A (véhicule non connecté)
Position B (véhicule connecté mais pas en charge)
Position C (véhicule connecté en charge)

>Exposition des contacts L1, L2, L3, N, PE : Via fiches banane 4 mm

>Charge de test : m Via measuring banana plug 4 mm
